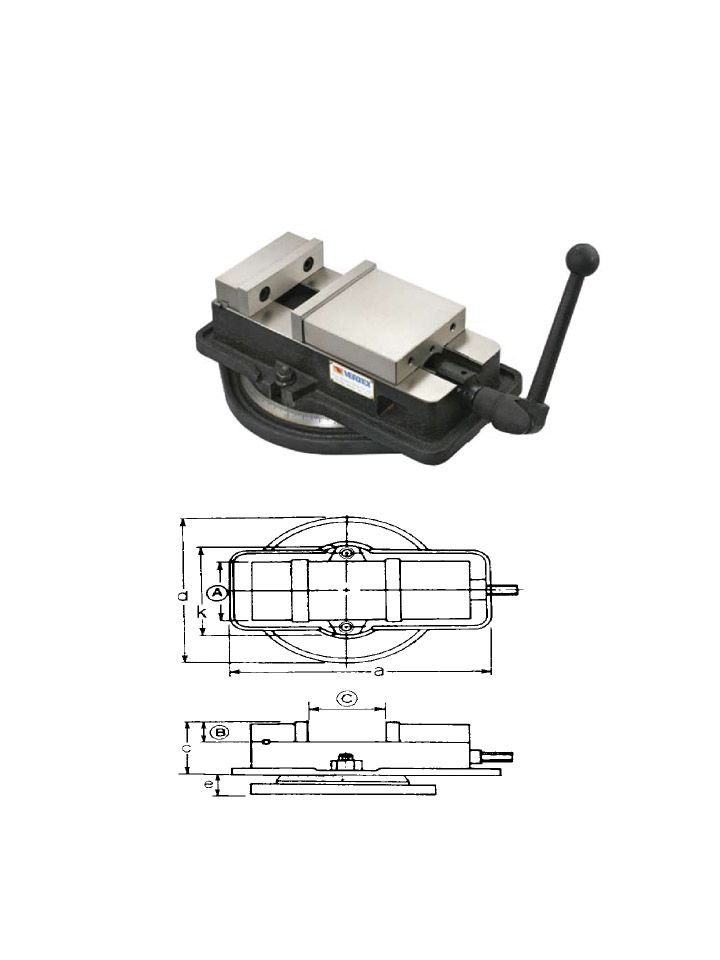

FREZE MENGENESİ
- ÇENELER VE HAREKETLİ YÜZEYLER SERTLEŞTİRİLMİŞ VE TAŞLANMIŞTIR.
- MAKSİMUM KAPAMA GÜCÜ SAĞLAR.
- HASSAS VE SAĞLAMDIR.
- BU MENGENE SIKILAN KOLUN HAREKETLİ ÇENE İÇERİSİNDEKİ YARIM DAİREYİ SIKIŞTIRMASI İLE YATAY GÜCÜN HAREKETLİ ÇENEYİ AŞAĞI BASTIRMASINI SAĞLAYACAK ŞEKİLDE DİZAYN EDİLMİŞTİR.
- BU SAYEDE İŞLENEN PARÇA ÇENELERİN ÜST KISMINDA OLSA BİLE YUKARI KALKMAZ.
- 4 ADET YERLEŞİM POZİSYONU DAHA GENİŞ ÇENE AÇILIMI SAĞLAR.
- YENİ MODELLER VD-675 VE VD-690 İLE VA-8L NİN İKİ ÖNEMLİ FARKI VARDIR. BİRİNCİSİ DAHA GENİŞ AÇILMA KAPASİTELERİ İKİNCİSİ İŞE YENİ SABİT ÇENEDEKİ ESNEMENİN BÜYÜK BAĞLANTI ELEMANLARI İLE %50 AZALTILMIŞ OLMASIDIR.
- HASSASİYET 0,02 mm DİR.
KOD | A | B |
C AÇILIM |
D | E | E1 | F | G | H |
VA-4 | 106 | 36 | 103 | 90 | 324 | 351 | 13 | 211 | 96 |
VA-5 | 135 | 36 | 110 | 97 | 359 | 394 | 16 | 246 | 101 |
VA-6 | 155 | 46 | 142 | 110 | 422 | 452 | 20 | 288 | 118 |
VA-8 | 210 | 60 | 197 | 129 | 553 | 583 | 17 | 355 | 145 |
VD-675 | 160 | 49 | 190 | 110 | 445 | 478 | 19 | 296 | 121 |
VA-8L | 208 | 64 | 260 | 138 | 510 | 561 | 17 | 310 | 157 |
VD-690 | 155 | 46 | 230 | 110 | 450 | 480 | 24 | 288 | 118 |
KOD | I | J | K | L | M | N |
MAX KAPAMA GÜCÜ |
KG |
VA-4 | 126 | 242 | 228 | 14,5 | 75 | ... | 1500 KG | 20 |
VA-5 | 133 | 277 | 255 | 14,5 | 85 | ... | 2000 KG | 30 |
VA-6 | 158 | 326 | 302 | 19 | 95 | ... | 2500 KG | 42 |
VA-8 | 190 | 395 | 366 | 19 | 105 | 16 | 3000 KG | 80 |
VD-675 | 160 | 333 | 305 | 19 | 80 | 16 | 2500 KG | 42 |
VA-8L | 202 | 375 | 282 | 19 | 71 | ... | 3000 KG | 73 |
VD-690 | 158 | 326 | 302 | 19 | 67 | 20 | 2300 KG | 43 |
